Démonter le Samsung Galaxy S3

Dans ce tutoriel nous nous arrêterons jusqu’à la carte mère, il sera pratique pour ceux qui cherchent, par exemple, à changer leur écran LCD Amoled ou bien seulement la vitre voire les deux.

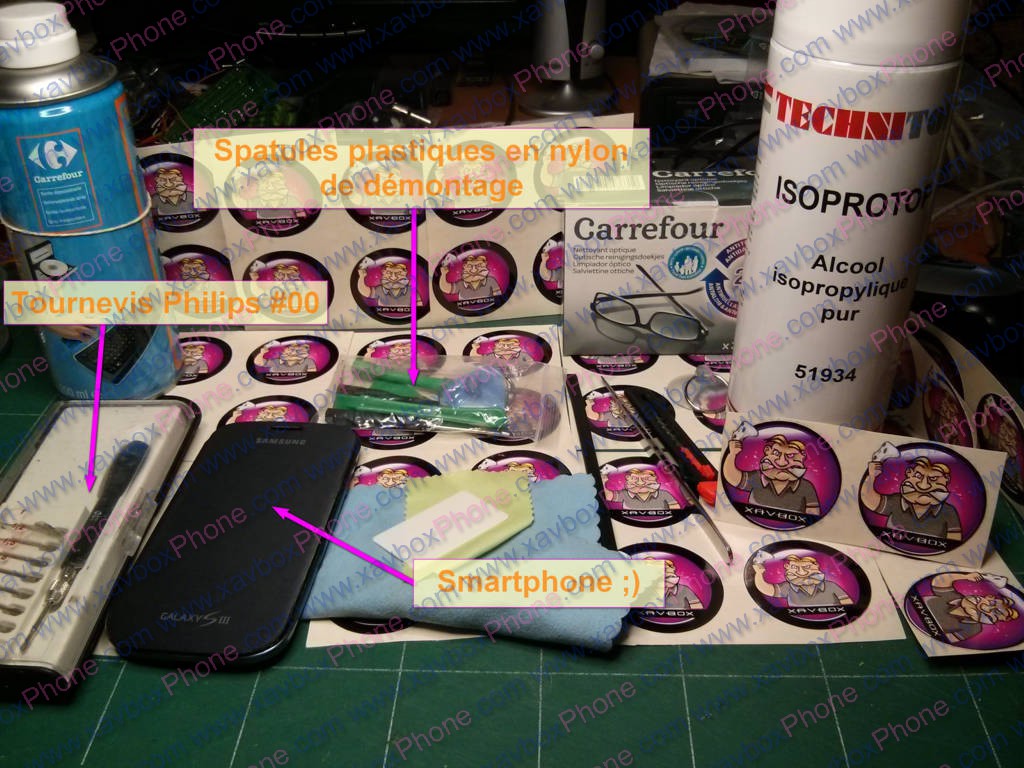

Le démontage du Samsung Galaxy S3 est très facile et ne nécessite pas énormément de matériel, voici ce qu’il vous faudra :

demontage_GS3_001

  • Un tournevis cruciforme de précision (type Philips taille #00)
  • Des spatules pour déboiter facilement les plastiques sans les abimer
  • Un GS3 à démonter bien entendu 😉
  • En option : Une pince à épiler pour attraper les vis qui ne veulent pas se déloger d’elles mêmes.

demontage_GS3_002 demontage_GS3_003

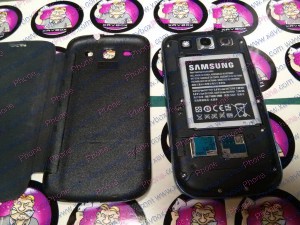

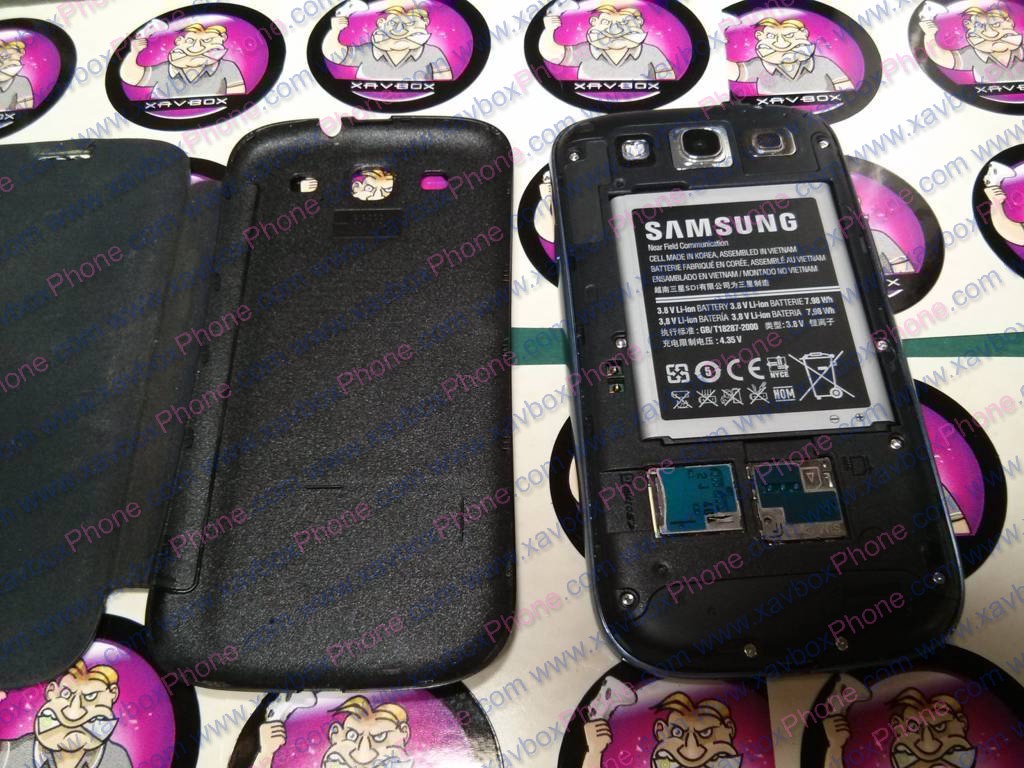

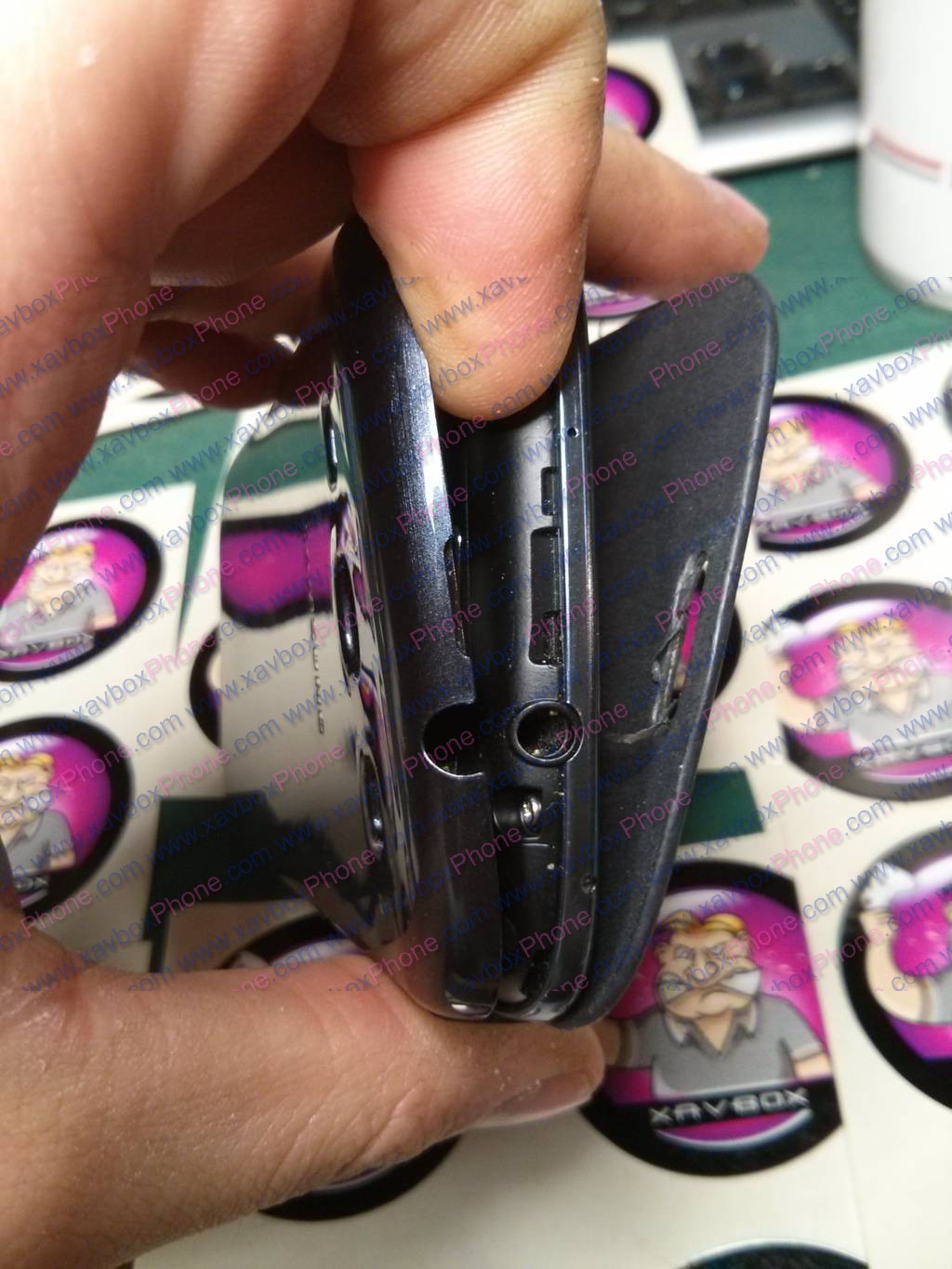

On commence donc par enlever la partie arrière, la rien de compliqué il suffit d’utiliser l’encoche prévue à cet effet sur le haut de l’appareil.
Une fois retirée on peut voir la batterie et l’emplacement de la carte SIM et µSD.

demontage_GS3_004 demontage_GS3_005

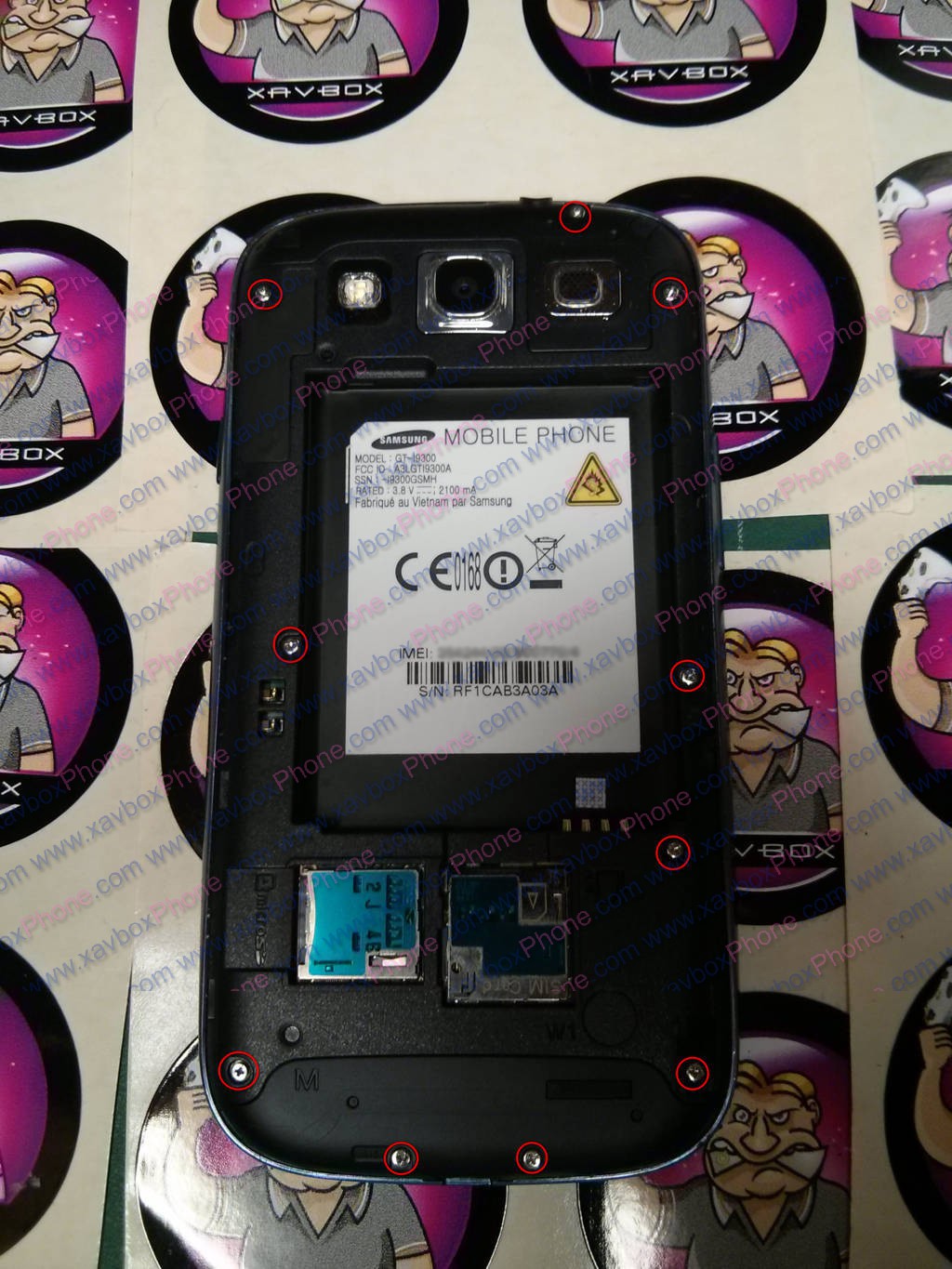

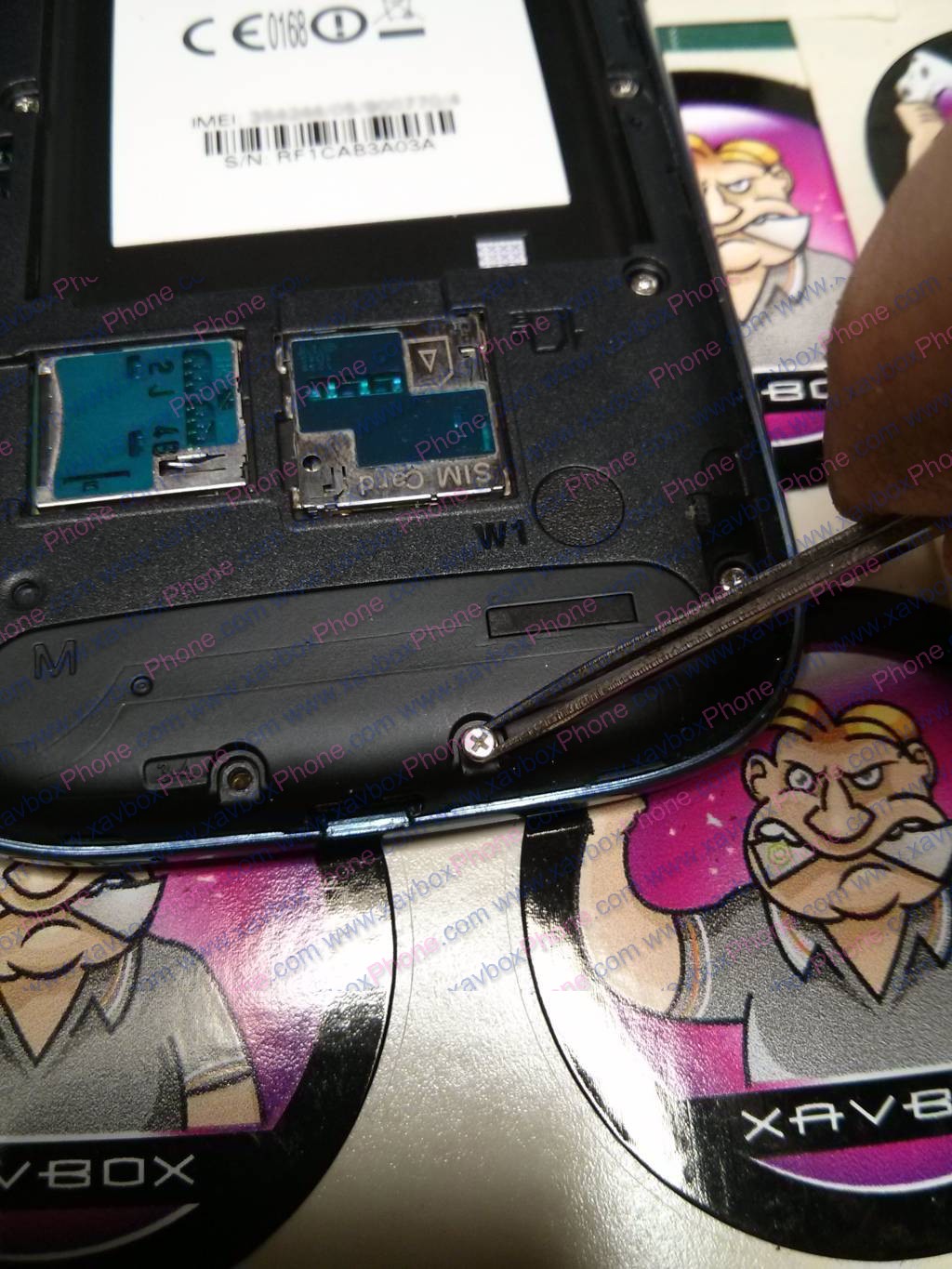

On retire la batterie et on dévisse les 10 vis cruciformes qui font le tour de l’appareil (voir la photo ci-dessus).
Ne pas hésiter à utiliser la pince à épiler pour retirer les vis qui ne se délogent pas seules.

demontage_GS3_006

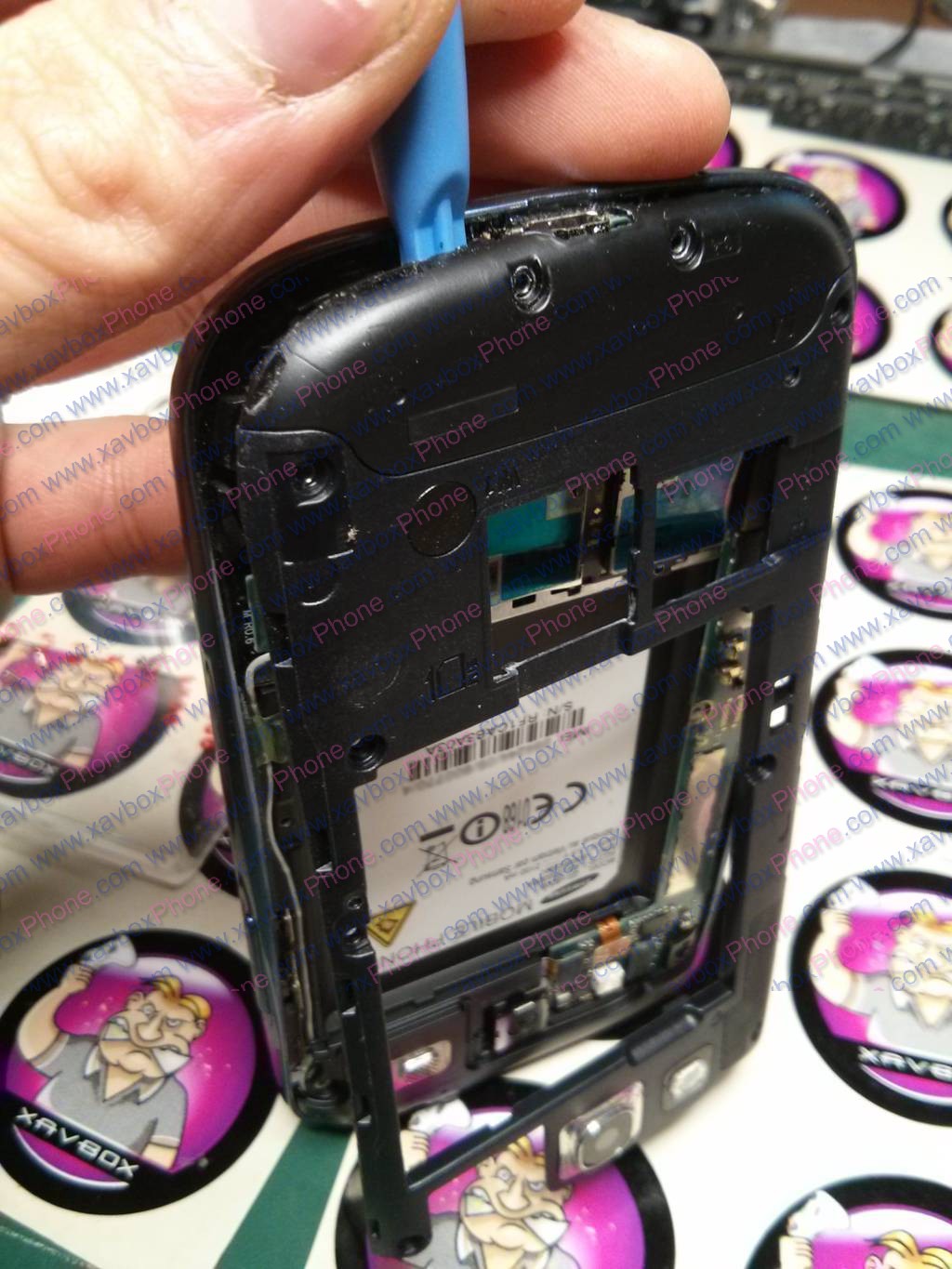

Maintenant il faut retirer la coque plastique arrière, pour cela aidez-vous de votre spatule en nylon en commençant par le bas près du connecteur USB. Glissez délicatement la spatule et faites un mouvement en avant et arrière, sans trop forcer, jusqu’à ce que les clips se séparent, faites le tour de la coque de la même manière.



demontage_GS3_007 demontage_GS3_011 demontage_GS3_008

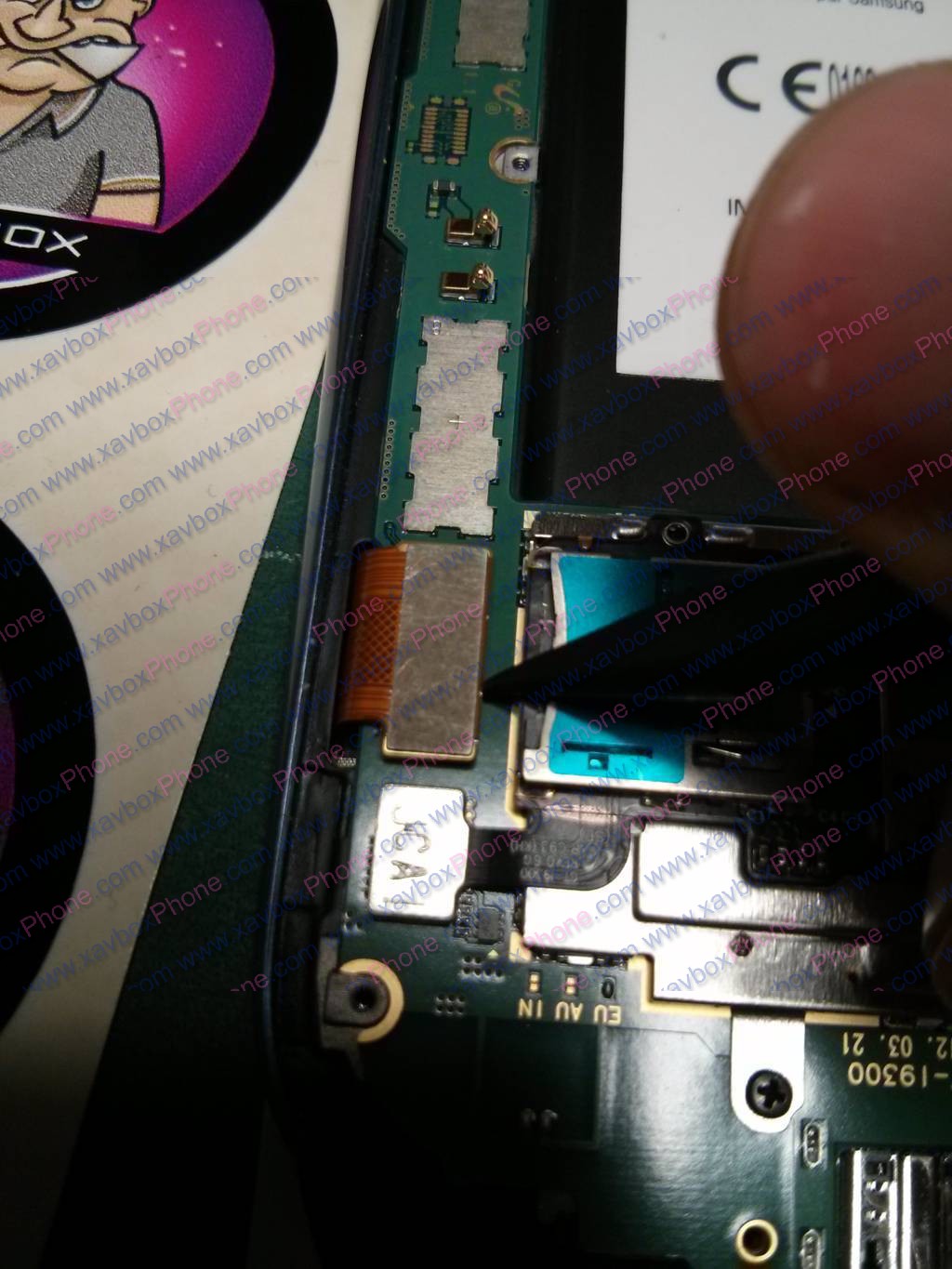

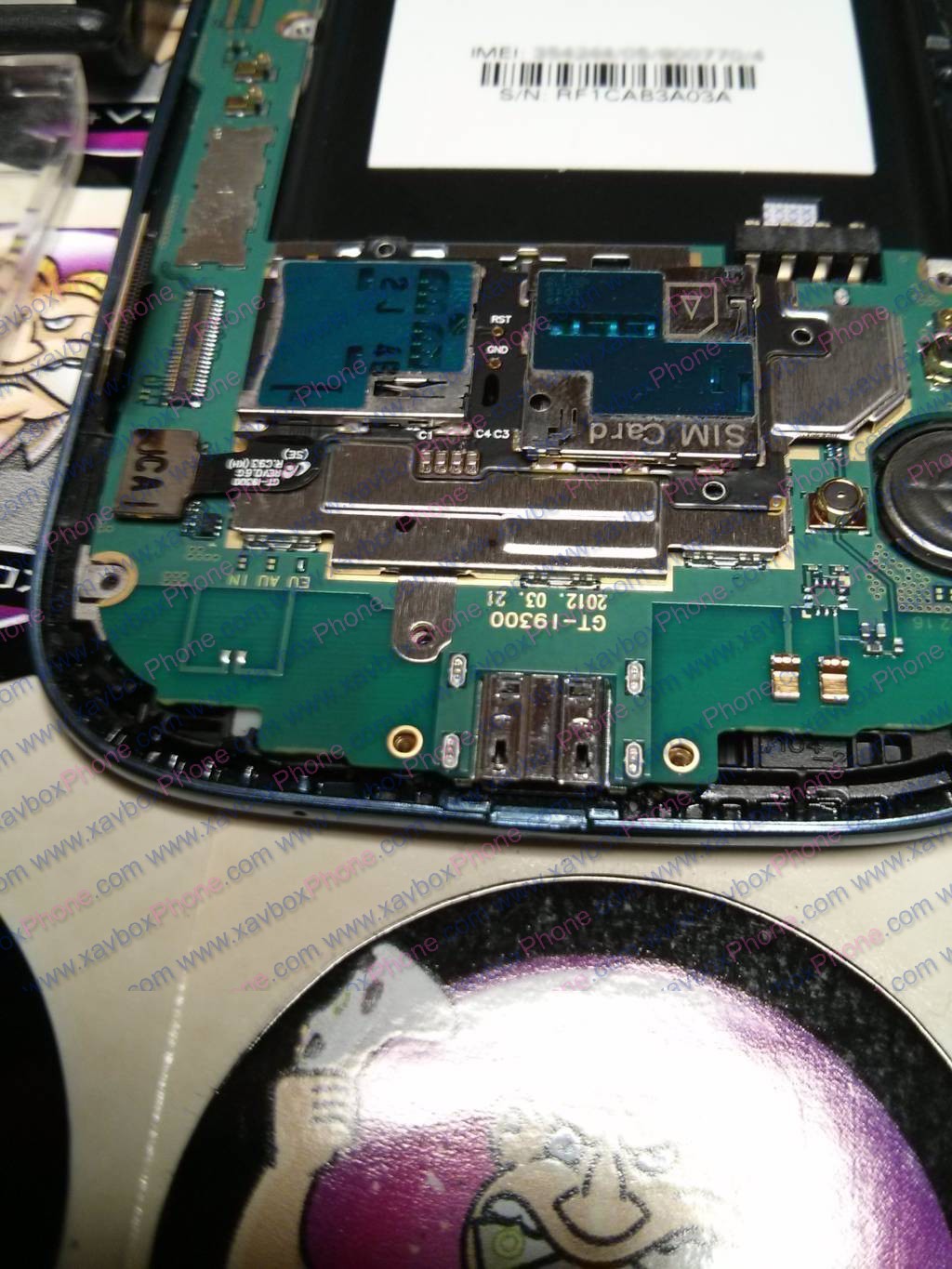

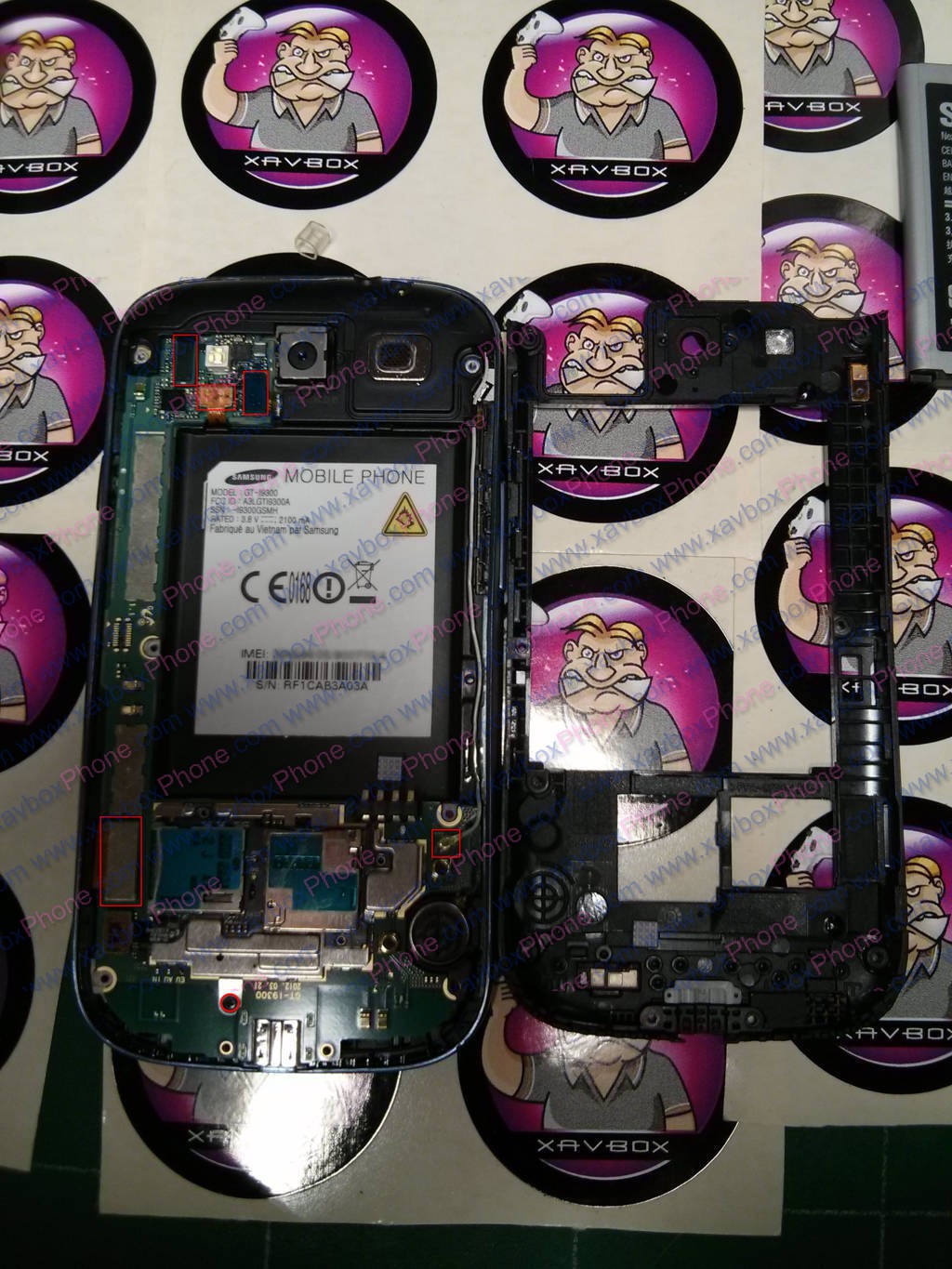

Une fois la coque arrière séparée et toujours à l’aide de votre spatule, dé-clipsez les connecteurs de la carte mère délicatement comme indiqué sur la photo. Attention ces connecteurs sont très fragiles.
Il reste également une vis à retirer afin de libérer la carte mère.

demontage_GS3_009

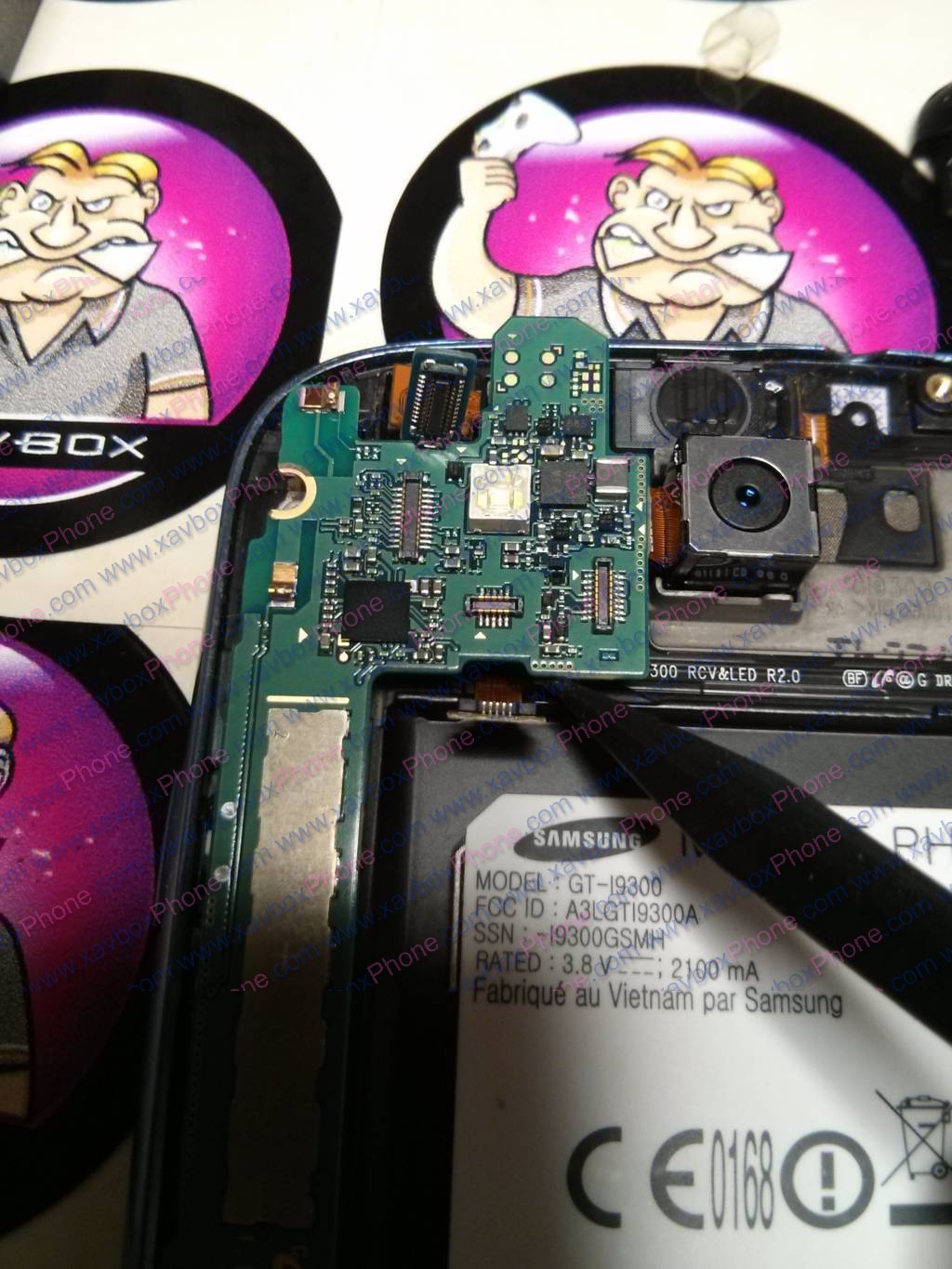

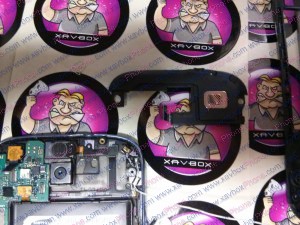

Retirez ensuite le plastique qui contient le haut parleur externe situé sur la partie haute, après avoir vérifié que toutes les vis aient été retirées, dé-clipsez son connecteur.

demontage_GS3_010

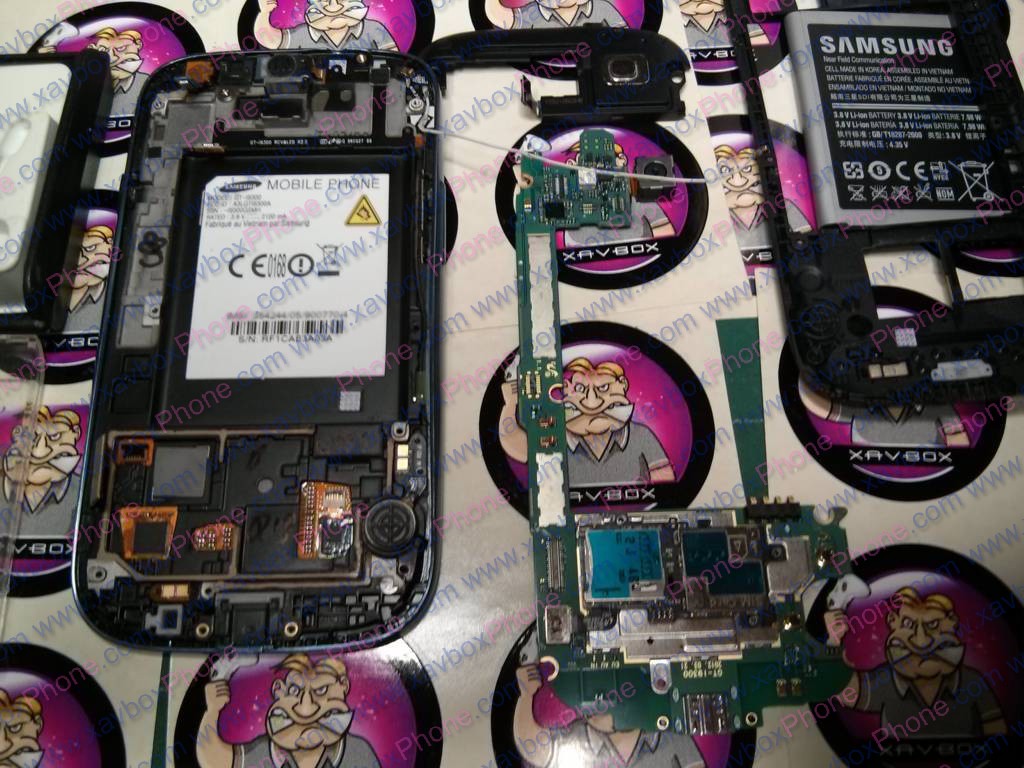

La carte mère est libre et on peut la déposer, il suffit de la lever délicatement toujours à l’aide de la spatule nylon. Ne pas forcer, elle doit se déloger sans avoir à la tirer.
Attention également à la caméra arrière, son connecteur se trouve sur la face intérieure de la carte mère, il faudra donc la sortir délicatement de son emplacement avant de retirer complétement la carte mère.

demontage_GS3_012

Voila ! Vous venez de démonter votre Samsung Galaxy S3. Pour le remonter suivez ce tutoriel à l’envers.



Tuto créer par TraitPlat.
